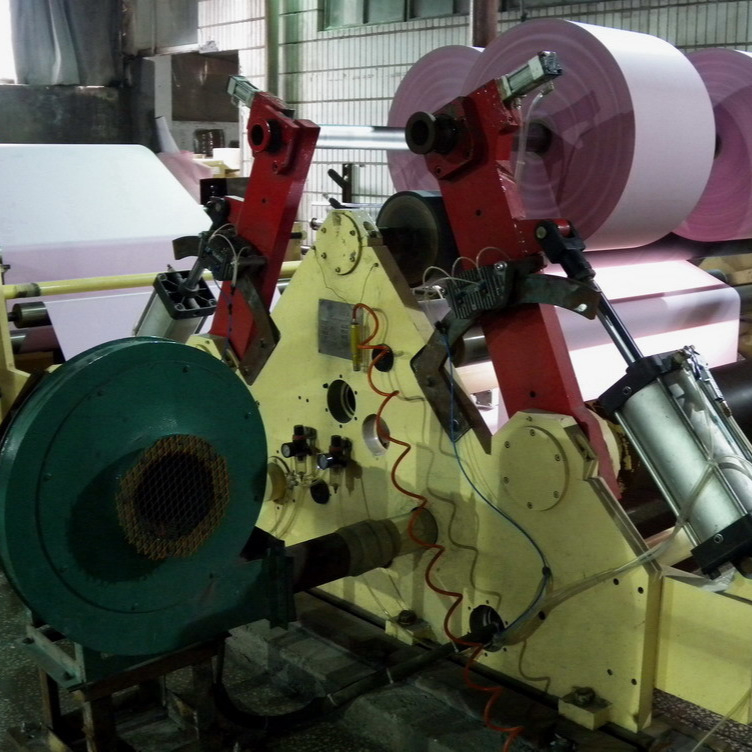

1200mm NCR Document Document die het Zonder koolstof van Rewinder van de Broodjessnijmachine Opnieuw opwindend Machine scheuren

NADRUKfm1850 Hoge snelheid 1200mm Maximum NCR het Document van Snijmachinerewinder Snijmachine Zonder koolstof Rewinder

Beschrijving van Hoofdmachinedelen

1. Wikkel delen af
1) Wikkel type af
Enige positie met automatische Webgids; Wikkel schacht af: 3“ ingevoerde luchtschachten, Qty: 2 PCs; De gidsbroodje van het aluminiumweb in Ningbo China wordt gemaakt dat; Ingevoerde Webgids met foto elektrische sensor, lokale controledoos voor beter het jumbobroodje centreren;

2) Wikkel spanningscontrole af
Maakt de gebruiks pneumatische rem van Italiaans AANGAANDE, de convertor van SMC E/A van Japan, spanningssensor en spanningscontrolemechanisme van Mitsubishi Japan, deze samen de gesloten controle van de lijnspanning;
Remgrootte: 1520 N.M, Qty: 1 reeks.

2. Hoofdmachinedelen
1) Deze componenten omvatten grondplaat, zijgevels, het steunende broodje, het belangrijkste loodbroodje/van het ruiterbroodje mechanisme en de aandrijvingsdelen.

2) Het Webbroodje, het verspreidersbroodje, en het gidsbroodje, worden gemaakt van aluminiumlegering van Ningbo China dia.120mm, waar de grotere omslaghoek nodig is, de broodjesdiameter zijn 150mm

3) Het het loodbroodje van „S“ is patroon door de belangrijkste motor door timingsriem wordt gegroeft en wordt gedreven, waar als steunend broodje dat niet wordt gedreven.

Zowel zijn het het loodbroodje van „S“ als het steunende broodje behandeld Pu. Door de juiste hardheid van de Pu-dekking te kiezen is het mogelijk om CFB-document op deze machine te scheuren zonder enige kleur/weergave te tonen.

De Diameter van het steunende broodje is 270mm.

Het steunende broodje is uitgerust met een rubber behandeld ruiterbroodje. De functie van het ruiterbroodje is het document lood op zijn plaats te houden tijdens machineeinde of het inpassen en beter het inpassen te vergemakkelijken. Het broodje wordt geladen door pneumatische cilinders.

4) Het scheuren van Mes
Deze componenten omvatten bovenkant en bodemmessenschachten, aandrijvingstandwieloverbrenging, handmes het plaatsen apparaat, bovenkant en bodemmessen.

De hoogste messenschacht kan axiaal door handmes het plaatsen apparaat micro- wordenaangepast om de bovenkant en bodemmessen in dienst te nemen. Het materiaal voor hoogste mes is hoge snelheidsstaal en voor bodem is het mes hulpmiddelstaal. 5 PCs elk van bovenkant en bodemmessen zijn inbegrepen.

5) De belangrijkste motor is omschakelaar gecontroleerde AC motor in drie stadia (11kW-6P) waarop geïnstalleerde Koyo-codeur is, en de omschakelaar van YASKAWA Japan is. De belangrijkste motor drijft het belangrijkste loodbroodje via timingsriem.

6) Alle gedreven of niet gedreven broodjes (broodjes, of rubber behandelde broodjes) zijn dynamisch getest saldo geweest.

7) Versieringsverwijdering door zuigingsventilator, ventilatormotor: 3 kW

3. Wind delen opnieuw op
1) Het opnieuw opwinden:
In het winden termen, wordt het winden „centrum genoemd die“ opnieuw opwinden als schachten worden gedreven opnieuw opwind. Het is „oppervlakte windend“ als het re-gekronkelde document broodje in contact met de machinerol is en het winden door de wrijvingkracht wordt bereikt.

Op de voorgestelde „snijmachine van de Centrumoppervlakte rewinder“ het is mogelijk om zowel het „centrum“ als de „centrumoppervlakte toe te passen die opnieuw opwindend“ technieken opnieuw opwinden.

2) Wind schachten opnieuw op: 3 de“ ingevoerde luchtschachten, 2 PCs, maximum lading per airshaft is 1500kg.

3) Wind motoren (18.5KW-6P) opnieuw op: omschakelaar 2 controleerde AC motoren in drie stadia met Koyo-codeur, YASKAWA-omschakelaar, windt elk schacht opnieuw op wordt gedreven door de timingsriem door zijn eigen motor.

De contactdruk tussen de machinerol en het rewounddocument broodje wordt gecontroleerd door middel van een P/E evenredige klep. De het winden spanning is spitse gecontroleerd, en bovendien wordt de contactdruk proportioneel gecontroleerd en kan gehandhaafde constante ongeacht rewounddocument broodjesdiameter zijn.

4) Lengtetelling
Wanneer opnieuw opwind krijgt de lengte dicht bij vastgestelde waarde, zal de machine vertragen en zal automatisch bij vastgestelde lengte ophouden. De spoeldiameter wordt berekend en op het scherm getoond.

5) De verschillende Spitse factor voor verschillend document sorteert voor het voldoen aan van het drukvereiste.

6) Wind de remmen van de schachtstabilisatie voor stabiliseren opnieuw op opnieuw opwinden broodjes.

7) Rewounddocument de broodjes worden ontladen van de opnieuw opwindende posten door een luchtkraan dat door de klant moet worden geleverd.

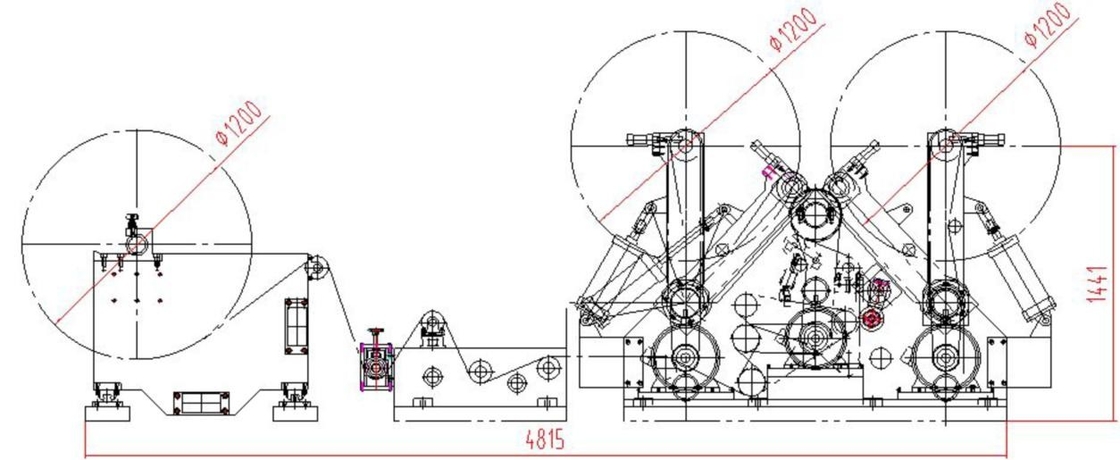

Technische Gegevens
