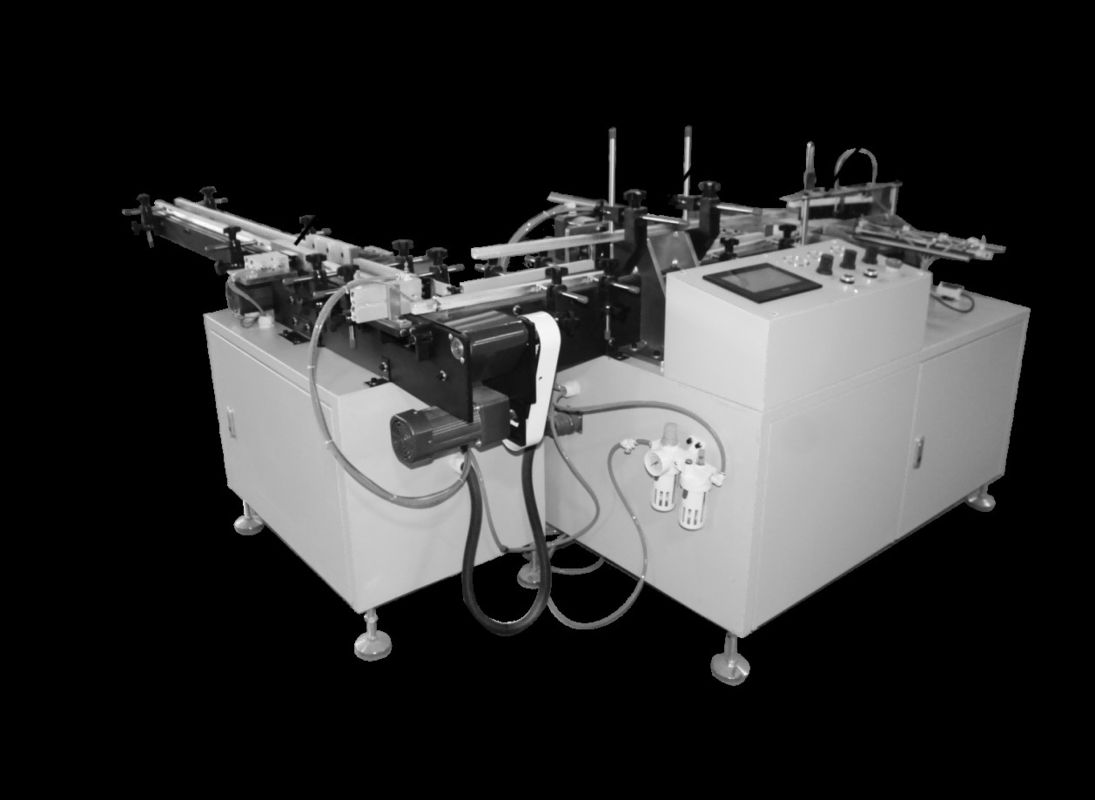

De automatische verwarmingscrimping Verpakking Vervaardiging

3.1. Belangrijkste technische parameters

Papierrol met een diameter van 30-90 mm

Papierrollengte 35-90 mm

De lengte van de band van de transmissie 125 mm

Afsluitsnelheid 125 keer/min ((max))

Vlaktepunksnelheid 125 keer/min ((max))

Versnellingsbandsnelheid 40-500 mm/s

Vervaardiging van een verpakking van kunststof

Plastic verpakkingen met een voortstuwingslengte van 30-400 mm

Spanning 220V/50HZ

Gewicht van de machine 380 kg

Breekonderdeel

Tijdens het gebruik van de cilinder, druk het voorzichtig op de rol papier, en de grootte van de rol papier kan worden aangepast,

Ronde-duwingssectie

Rollen door het onderdeel van de rol af te breken na de aankomst van de cilinder.

Pa.Pde kunst

De rollen van de rollen van de rollen van de rollen van de rollen van de rollen van de rollen van de rollenOm je voor te bereiden op de volgende druk..

Duwen.ingdeel

• Druk- en rolcilinder

De lineaire geleidingsrail aan beide zijden van de stuwcylinder wordt als steun gebruikt om de stabiliteit van de stuwcylinder te verbeteren.

• Vlak voor detectie

Het detectie-oog detecteert dat de papieren rol de drukplaat bereikt en de cilinder de papieren rol eruit duwt.

• andere, met een breedte van niet meer dan 15 mm

Er zijn veel montageopeningen op de rollenplaat en de rollenbuffer kan links en rechts worden ingesteld om de positie van de montageopeningen te kiezen om het aantal omgezette rollen te veranderen.

• Haarborstel

Druk gewoon licht op de papierrol.

Operatiespecificatie

Instructies voor het instellen van parameters

1- Vlakke snelheid: de tijd voor elk schot van de platte cilinder, hoe groter de waarde, hoe kleiner de werkingsfrequentie, en omgekeerd, hoe hoger de frequentie,de aanbevolen waarde is ingesteld op 30;

2. Papierpersnelheid: de tijd die nodig is om het product na het breken van het papier van de hoek naar een ander deel van de transportband te duwen.hoe kleiner de actiefrequentieAnders wordt de aanbevolen waarde op 25 ingesteld, hoe hoger de frequentie;

3. snelheid van het breken van papier: de tijd voor elk breken van de papierbrekingscilinder, hoe groter de waarde, hoe kleiner de werkingsfrequentie, anders hoe hoger de frequentie,de aanbevolen waarde is ingesteld op 30;

Belangrijkste gebruiksaanwijzingen

1. Pakket één rij: pakket één rij/dubbele rij schakelaar;

2. Vlak open: de cilinder platzetten om de schakelaar te starten;

3. Plaats de schakelaar: gelijk de cilinder om de schakelaar te sluiten;

4. Breek het papier open: breek de papieren cilinder om de schakelaar te starten;

5.Het afbreken van papier: het afbreken van de papieren cilinder om de schakelaar te sluiten;

PLC-invoer-uitvoerpunten-identificatieschema

XO:Paper Pushing fiber X1:The Origin of Paper Pushing cylinder

X2:Eenvoudige rijtjesputssensorX3:Dverwaarlozenrijtje duwensensor

X4:Papierverstoppende vezels X6: noodstop

Y0:Roll pushing cilinder Y1:Paper jamming cilinder

Y3:Cylinder voor het breken van papier

3.4. Technische parameters van de snijmachine

3.5 Naam van elk onderdeel

(1) bedieningspaneel

(2)Handwiel voor hoogteverstelling

(3) krimpfilms

(4)Installatie van een krimpfilmvoorzieningv

(5) Vertrekbare filmbindingsstaaf

(6) Trek aan de filmclutchhandgreep

(7) cirkelvormige as

(8) Systolic membrane opening triangleplaat (boven)

(9) Vervoerband

(10) noodstopknop

(11)Systolische membraan openende driehoekplaat (onder)

(12) Foto-elektrisch oog

(13) Voetbeker

(14) Verzegelmes (boven)

(15) trekmotor

(16)Inzameling van afvalstoffen

(17)Hoofdstuk voor de houder van de bovenste afdichtingsmachine

(18) Filmvoedingsbalansstaaf (op- en neerstelbaar)

Operatiepaneel

• Optioneel schakelaar: schakelen naar handmatig schakelen bij het vervangen van film of bij het instellen, schakelen naar automatisch schakelen bij het draaien van het pakket.
• Temperatuur van de lengtemperatuur: instel de temperatuur van de lengtemperatuur van de lengtemperatuur.
• Temperatuur van de dwarsdichting: instelt de temperatuur van de dwarsdichting.
• Verzegeltijd: Timer die de verzegeltijd instelt.
• Lange instelling: P Het product gaat door de elektrische oogschakelaar naar de afdichtingsdoos, het signaallicht tot de ingestelde tijd.
• Tally register: weergave van de producthoeveelheid.

Hoofdinstructies voor het gebruik van de schakelaar

• Inrichting van de route

Hoe langer de tijd duurt, hoe langer het overtollige deel van de krimpfilm zal zijn en het zal er na krimping niet goed uitzien.

Opmerking: wanneer de tijd te kort is, is het gemakkelijk om het product met het afdicht- en snijmes te snijden, meestal 0,1-0,5 seconden (maar de tijd is verschillend vanwege de dikte van de verpakking)

• Teller

De verpakking gaat door de foto-elektrische oogschakelaar en wanneer het afdicht- en snijmes omlaag gaat en weer omhoog gaat, wordt het nummer op de toonbank weergegeven.

*(Het nummer op de toonbank is teruggezet op nul, druk gewoon op de knop "RESET" in de rechterbovenhoek).

(3) Foto-elektrische oogschakelaar (op beide zijden van het transportband)

Wanneer het pakket door het elektrische oog gaat, werkt de slagsetting en daalt het afdicht- en snijmes om te dichten en snijden.

 Uitvoeringsvolgorde

• Na het inschakelen van de schakelaar, stel de temperatuur aan op de juiste temperatuur;Er kunnen verschillen zijn door de kamertemperatuur en de dikte van de gebruikte grondstoffen Lang mes 175° C, kort mes 175° C, afdichtingstijd 0,8~1,2 seconden
• Stel de breedte van de voedingsband in overeenstemming met de breedte van het verpakte voorwerp, stel de hoogte van de bovenste driehoekplaat in om het handwiel in te stellen,en houd een afstand van één centimeter van het object.
• De breedtebepaling is de afstand tussen de stoppositie van het pakket en de middellijn van het dwarsdichtingsmes.
• Verpakking stop tijd controller "gordel levering stop tijd ", dat wil zeggen, longitudinale afdichting cutter middenlijn, en verpakking stop afstand ingesteld op een hoogte van 1/2.
• Voor verpakkingsproducten met een hoogte van 6 cm, stel de gereserveerde lengte van de grondstoffen in
• Nadat de breedte van de verpakking is ingesteld, installeert u de krimpfilm volgens de methode van de krimpfilm.
• Wanneer het afdichtmes de instelling bereikt, trek het grondstof uit om de opening in de klemsynchrone riem te beëindigen, druk op de handbedieningsschakelaar om te verzegelen.
• De werkknop wordt ingeschakeld en de transportband wordt gestart.
